由復旦大學的研究團隊在學術期刊 Semiconductor Science and Technology 發布了一篇名為 Over 1.2 GW/cm² β-Ga₂O₃ SBD with V_br of 1.93 kV realized by O₂ plasma and annealing（通過 O₂ 等離子體和退火實現了超過 1.2GW/cm² β-Ga₂O₃ SBD，V_br 為 1.93kV）的文章。

1. 項目支持

該項研究得到了上海市科學技術委員會資助 （Grant 23511102300 和 24DP1500105）。

2. 背景

β-氧化鎵（β-Ga₂O₃）因其超寬帶隙、高擊穿場強、可接受的電子遷移率以及可低成本大規模生產的潛力，被認為是下一代功率半導體器件的有力競爭者。然而，在實際器件設計中，實現低開啟電壓（V_on）、低導通電阻（R_on,sp）和高擊穿電壓（V_br）三者的同時優化一直面臨難以協調的物理瓶頸，這通常與界面質量受損或缺陷產生有關。

3. 主要內容

在這項研究中，通過應用 O₂ 等離子體和退火處理（OPAT），β-Ga₂O₃ 肖特基勢壘二極管（SBD）的電性能得到了顯著提升。與對照器件相比，OPAT 處理后的 β-Ga₂O₃ SBD 在開啟電壓（V_on）、比導通電阻（R_on，sp）和擊穿電壓（V_br）方面表現更優。此外，通過采用電子束蒸發的 Al₂O₃ 作為場板氧化物，表面擊穿電場從 2.19 MV/cm 提升至 4.09 MV/cm，這是通過 TCAD 模擬得出的結果。OPAT 場板 β-Ga₂O₃ SBD 在 1 A/cm² 的電流密度下實現了 0.52 V 的開啟電壓（V_on）、3.10 mΩ·cm² 的比導通電阻（R_on，sp）和 1.93 kV 的擊穿電壓（V_br）。其功率優值達到了 1.2 GW/cm²。X 射線光電子能譜測量表明，OPAT 處理降低了氧空位的濃度，從而降低了器件的肖特基勢壘高度，進而提升了 β-Ga₂O₃ SBD 的性能。這些結果表明，β-Ga₂O₃ 在低開啟電壓和高擊穿電壓的應用中具有巨大的潛力。

4. 創新點

提出 OPAT 策略，將低功率 O₂ 等離子體（50 W，40 s）與空氣退火聯合使用，同步優化界面與體內缺陷。

實驗首次實證 OPAT 能顯著降低 Schottky 勢壘高度（SBH），并減小氧空位比例（由 XPS 證實）。

結合電子束蒸發形成 FP 結構，通過 lift-off 工藝避免傳統刻蝕帶來的損傷，提高可靠性。

TCAD 模擬顯示該方法可使表面最大電場由 2.19 MV/cm 提升至 4.09 MV/cm，有效分散電場分布，抑制擊穿。

與已有文獻對比，在不犧牲 R_on,sp 和 V_on 的前提下，實現接近 2 kV 的超高 V_br，刷新 β-Ga₂O₃ SBD性能記錄。

5. 結論

研究團隊在 OPT 和 OPAT 對 β-Ga₂O₃ SBD 性能的影響進行了研究。XPS 測量表明，OPAT 會顯著降低 V_O 的相對百分比。TCAD 模擬表明，OPAT FP 樣品的表面電場幾乎是對照樣品的兩倍。OPAT FP 器件的 V_on 值為 0.52 V，R_on,sp 值為 3.10 mΩ·cm²，V_br 值為 1.93 kV。在達到 1.2 GW/cm² PFOM 的同時，它還保持了較低的 V_on。這些結果表明，利用 EBE 制造的 OPAT 和 FP 結構在提高功率電子器件中 β-Ga₂O₃ SBD 的性能方面大有可為。

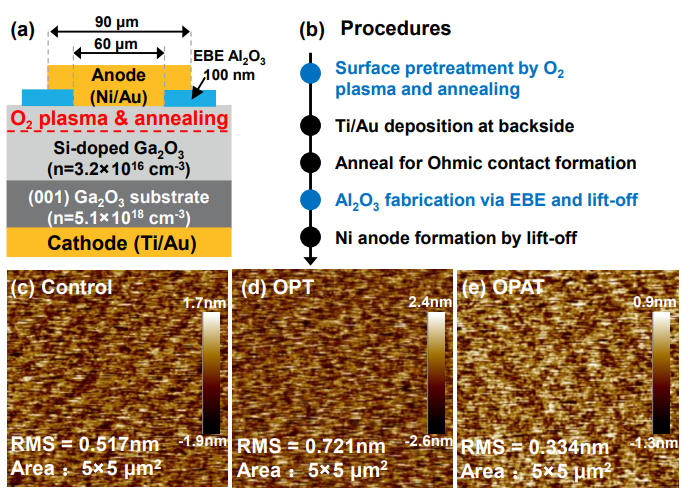

圖 1：(a) OPAT FP β-Ga₂O₃ SBD 的示意圖和 (b) 制作過程。用原子力顯微鏡測量的 (c) 對照樣品、(d) OPT 樣品和 (e) OPAT 樣品的表面形貌。

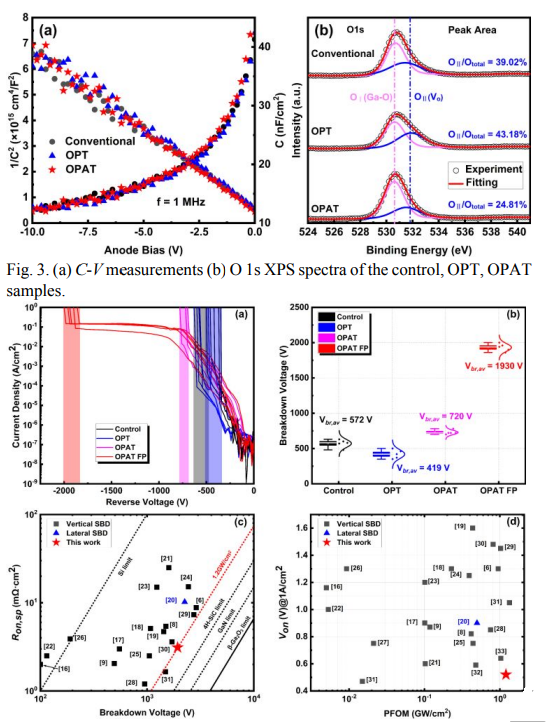

圖 2：（a）反向特性對照、OPT、OPAT 和 OPAT FP β-Ga₂O₃ SBD 的統計圖。(c) R_on,sp vs V_br (d) V_on vs PFOM 的基準圖，適用于最先進的 β-Ga₂O₃ SBD。

DOI：

doi.org/10.1088/1361-6641/adcd24
