由北京科技大學的研究團隊在學術期刊 Advanced Materials 發布了一篇名為 Ultrasensitive Deep-Ultraviolet Photodetectors Based On Band Engineering and Ferroelectric Modulation（基于頻帶工程和鐵電調制的超靈敏深紫外光檢測器）的文章。

1. 項目支持

項目中H.W.、L.S.和 Q.Z. 對本研究做出了同等貢獻。本研究得到國家重點研發計劃（2020YFA0406202）的支持、 國家自然科學基金（22090042、21971009、62204125）、廣西八桂學者專項資金和中央高校基本科研業務費（FRF-IDRYGD21-03 和 GJRC003）的資助。作者對北京同步輻射裝置 1W1A 光束線科學家的合作表示感謝。噪聲頻譜密度由無錫芯鑒半導體技術有限公司的低頻噪聲測試系統（LFN-2000）測量。

2. 背景

深紫外（Deep-Ultraviolet, DUV）光電探測器在紫外成像、環境監測、軍事國防和生物檢測等領域至關重要。寬禁帶半導體如 AlN、ZnO、GaN 和 Ga₂O₃ 是 DUV 探測器的理想材料。其中，Ga₂O₃ 因其合適的直接帶隙（約 4.9 eV）、高擊穿場強（約 8 MV/cm）、高吸收系數和良好的熱穩定性而備受青睞。目前高性能 Ga₂O₃ 基 DUV 探測器通常依賴雪崩倍增效應以探測微弱光信號，但這需要高偏壓，并可能導致漏電流增大和器件退化。其他提升響應度的方法（如聲表面波）則涉及復雜設計，不利于集成。對于垂直結構探測器，薄的 Ga₂O₃ 感光層難以有效吸收 DUV 光且漏電流較大，而厚的感光層在低偏壓下對弱光不敏感。因此，在保持薄感光層的前提下，降低漏電流并提高光生載流子分離效率是關鍵。鐵電材料的退極化電場能夠顯著促進光生載流子的分離。BaTiO₃ (BTO) 是一種無毒、無揮發性元素的常用鐵電材料。但其自身帶隙（2-4 eV）不適用于 DUV 光吸收，且與二元氧化物（如 Ga₂O₃）通常存在較大晶格失配，易引入界面缺陷。

3. 主要內容

寬禁帶半導體已作為一類深紫外敏感材料嶄露頭角，在下一代集成器件中展現出巨大潛力。然而，在低供電電壓和弱光強度下，實現深紫外探測器的高光響應而不采用復雜設計頗具挑戰性。在此，設計了一種新方法，通過外延生長 7 nm 的 BaTiO₃ 中間層和 10 nm 的 Ga₂O₃ 光敏層來制造超靈敏垂直結構光電探測器，實現了在低于 4.8 V 的電壓下對罕見的弱深紫外光強度（0.1 µW cm⁻²）的檢測，并展示了高達 1.1 A W⁻¹ 的響應度，以及 0.24 µs/33.4 µs（上升/衰減）的超快響應。在 0 V 時也達到了 3.8 mA W⁻¹ 的響應度。通過 BaTiO₃ 中間層，擴大了導帶偏移，從而抑制了暗電流，同時由于價帶偏移的單向?qū)щ娦栽鰪?qiáng)了光電流。在 0 V 時，BaTiO₃ 通過其鐵電去極化電場對光響應的貢獻最大。這些結果為實現高靈敏度、低功耗和高度集成的深紫外檢測提供了一條超越傳統方法的途徑。

4. 總結

綜上所述，研究人員提出了一種集成了外延超薄 BaTiO₃ 夾層和 Ga₂O₃ 光敏層的超靈敏垂直結構 DUV 光導二極管，可滿足未來先進半導體行業對高響應、低電源電壓和高集成度特性的需求。該光致發光器件性能卓越，在 4.8 V 和 0.1 μW cm^-2 電壓下的響應值為 1.1 A W^-1，在 0 V 和 38 μW cm^-2 電壓下的響應值為 38 mA W^-1，并且具有 0.24 μs/33.4 μs （上升/衰減）的超快響應。能帶的精細控制和鐵電去極化電場的效應實現了如此高的光響應性能。因此，這種 DUV PD 與 CMOS 的集成兼容性相結合，為構建未來基于 Ga₂O₃ 的高靈敏度、低功耗電子和光電器件提供了一個前景廣闊的材料設計平臺。

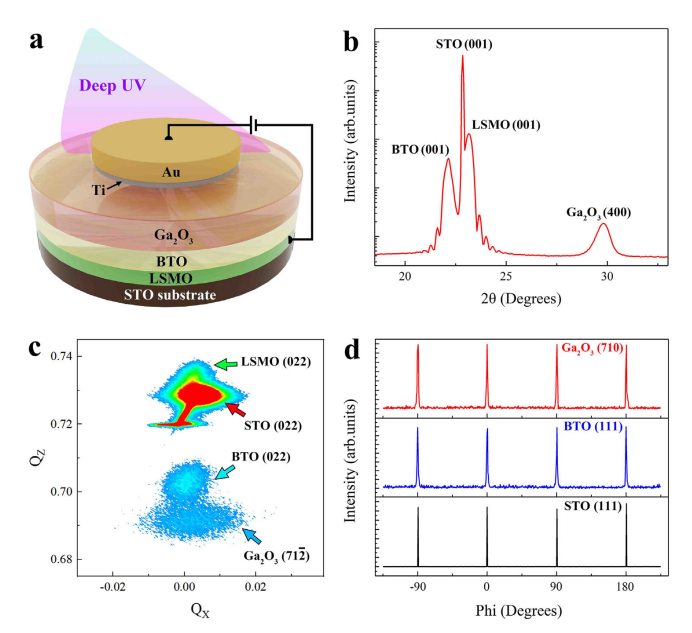

圖 1. LSMO/BTO/Ga₂O₃ 異質結構的示意圖和結構表征。a) PD 的示意圖。b) (a) 中樣品的同步輻射 XRD 圖。c) LSMO/BTO/Ga₂O₃ 異質結構在 STO (022) 反射周圍的 X 射線倒易空間映射 (RSM) 圖。 d) Ga₂O₃、BTO 和 STO 的 (710)、(111) 和 (111) 平面的 Phi 掃描圖。

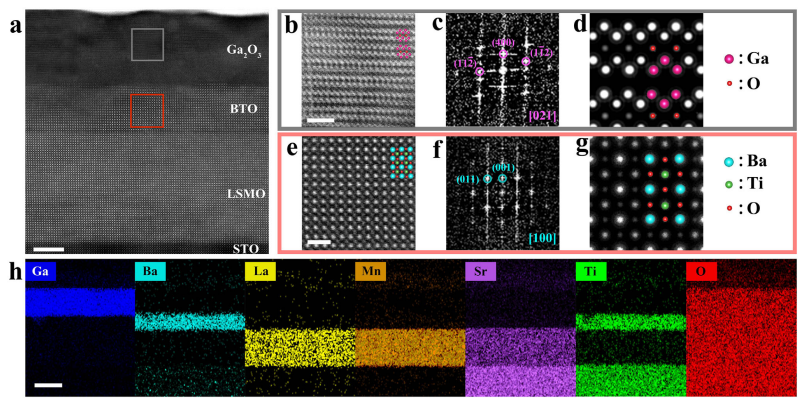

圖 2. LSMO/BTO/Ga₂O₃ 異質結構的原子分辨率 STEM 分析。a) LSMO/BTO/Ga₂O₃ 異質結構的代表性橫截面 HAADF-STEM 圖像。b,e) 分別為中標有灰色和紅色方框區域的放大原子結構圖像。比例尺均為 1 nm。c、f）（a）中標有灰色和紅色方框區域的相應 FFT 圖樣。 d、g）分別與 Ga₂O₃ 和 BTO 的實驗 STEM 圖像相對應的模擬 STEM 圖像。實驗和模擬 STEM 圖像所用的 Ga、Ba、Ti 和 O 晶格模型被疊加在每幅圖像上以進行比較。 h) 相應的 EDS 圖譜顯示了 Ga、Ba、La、Mn、Sr、Ti 和 O 的分布。

DOI：

doi.org/10.1002/adma.202412717
