中山大學王鋼教授團隊---通過MOCVD法在Si(111)襯底上生長Ga?O?薄膜
近日，由中山大學王鋼教授研究團隊在學術期刊 Vacuum 發布了一篇名為Growth of Ga2O3 thin films on Si(111) substrates by metal-organic chemical vapor deposition（通過MOCVD法在 Si(111) 襯底上生長 Ga2O3 薄膜）的文章。
1. 項目支持
該研究得到了國家自然科學基金（Grant No. 62074167）和廣東省科技計劃項目（Grant No. No. 2021B0101300005）的支持。
2. 背景
氧化鎵（Ga2O3）是一種具有超寬禁帶的半導體材料，在日盲紫外探測器、功率二極管和場效應晶體管等領域有廣泛應用前景。β-Ga2O3 是最穩定的相，但其作為襯底成本較高，且存在熱導率低和各向異性等問題，限制了其大規模商業化應用。ε-Ga2O3 是第二穩定的相，具有自發極化、壓電極化和鐵電性等獨特性質，并且有潛力在大尺寸商用襯底上進行異質外延生長。在硅（Si）襯底上異質外延生長 Ga2O3 對于降低成本、利用硅基成熟的工業基礎以及解決散熱問題（Si 熱導率遠高于藍寶石）具有重要意義。然而，在 Si(111) 上直接外延生長高質量的 ε-Ga2O3 面臨巨大挑戰，主要包括較大的晶格失配（~24%）和熱失配，以及在含氧氣氛中生長時 Si 表面易被氧化的問題。Si 表面氧化形成的非晶 SiOx 層會嚴重阻礙有序外延生長，導致薄膜質量下降。因此，理解 Ga2O3 在 Si 襯底上的早期生長機制對于實現高質量異質外延至關重要。
3. 主要內容
低成本且大規模的氧化鎵外延薄膜對于基于氧化鎵的商業應用至關重要。傳統的同質外延 β-氧化鎵在成本效益方面面臨重大挑戰。因此，在商業上成熟的硅襯底上實現 ε-氧化鎵薄膜的異質外延具有重要意義。在該研究中，研究團隊對在 Si(111) 襯底上生長氧化鎵薄膜進行了系統研究，以探索其生長機制?；趯?X 射線衍射（XRD）、光學顯微鏡（OM）、掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）的綜合分析，很明顯，無定形的 SiOx 和 Ga2O3 的存在、β-晶核的存在以及大量傾斜的 Ga2O3 島顯著降低了晶體質量和表面形貌。此外，通過高分辨率 TEM 測量觀察到，外延層原子排列無序且缺乏融合，這主要歸因于硅面的氧化。該研究闡明了在硅襯底上早期生長階段 Ga2O3 核心的演變過程，并對生長機制提供了深刻的見解，這對于獲得高質量的 Si 基 ε-Ga2O3 薄膜至關重要。
4. 亮點
• 通過金屬有機化學氣相沉積法（MOCVD）對在硅（111）襯底上生長的氧化鎵薄膜進行了研究。
• 硅表面存在無定形 SiOx 會損害氧化鎵的結晶質量。
• 硅基 Ga2O3 的主要生長問題源于非晶層、混合相以及晶?；?。
5. 總結
通過 XRD、OM、SEM、TEM 和 EDS 等多種方法對硅基 ε-Ga2O3 薄膜的異質外延進行了系統研究。根據 XRD 和 OM 的表征結果，顯然優化生長參數，特別是成核溫度（<600 °C），能夠提高通過 MOCVD 生長的 Ga2O3 薄膜的結晶質量和共晶度。此外，SEM 和 TEM 研究表明，Ga2O3 外延層表面粗糙且缺乏共晶，這可歸因于無定形 SiO? 的存在、β 核、ε 核和無定形 Ga2O3 的共存以及大量傾斜的 Ga2O3 島。高分辨率透射電子顯微鏡（HRTEM）和能譜分析（EDS）測量結果強調了抑制硅表面氧化和 β-Ga2O3 成核對于在硅襯底上獲得高質量的 ε-Ga2O3 薄膜的重要性。本研究闡明了直接在 Si (111) 襯底上生長的無序 Ga2O3 層的起源，并為解決金屬有機化學氣相沉積（MOCVD）生長 ε-Ga2O3 薄膜時出現的這一問題提供了指導。
6. 圖文示例

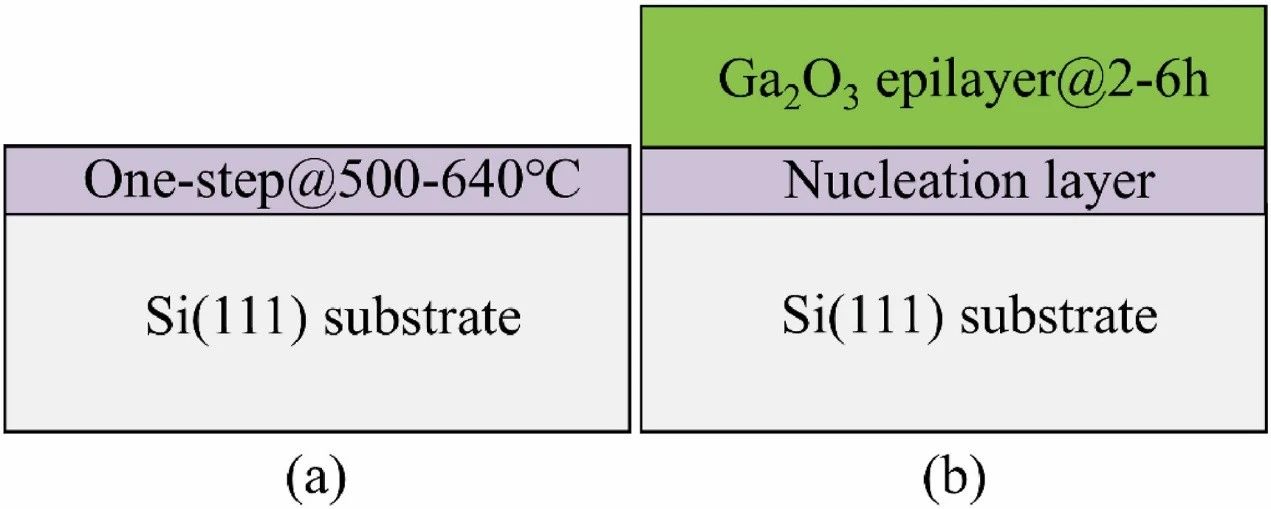

圖 1. 在 Si (111) 襯底上生長的外延結構示意圖：（a）樣品 A1-A4；（b）樣品 B1-B2。

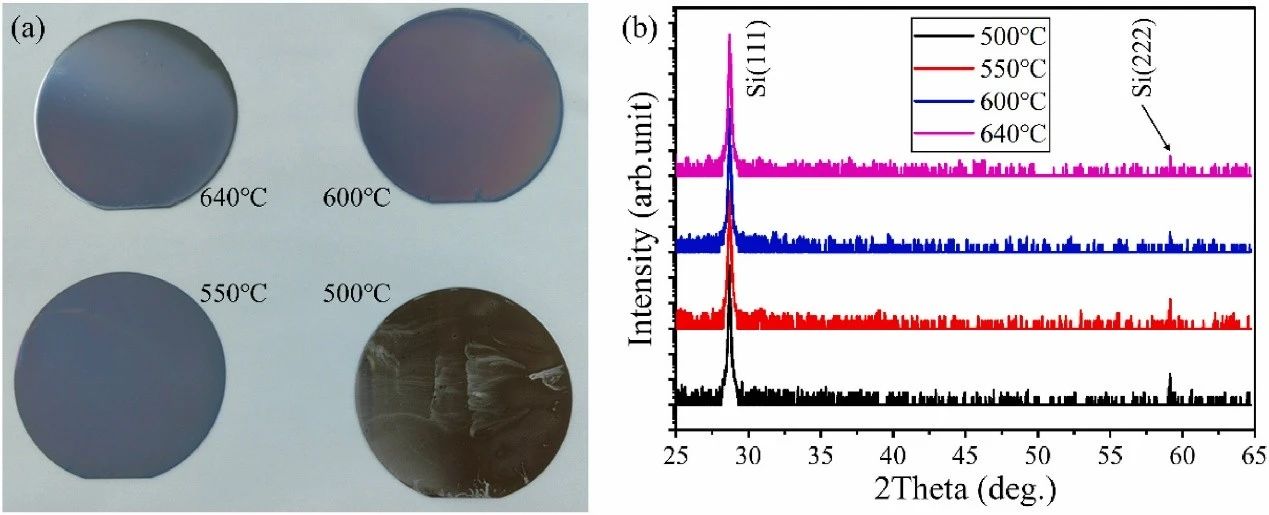

圖 2. (a) A 組照片；(b) 2θ-ω 掃描圖樣： A1（500 °C）、A2（550 °C）、A3（600 °C）和 A4（640 °C）。
DOI：
doi.org/10.1016/j.vacuum.2025.114318
